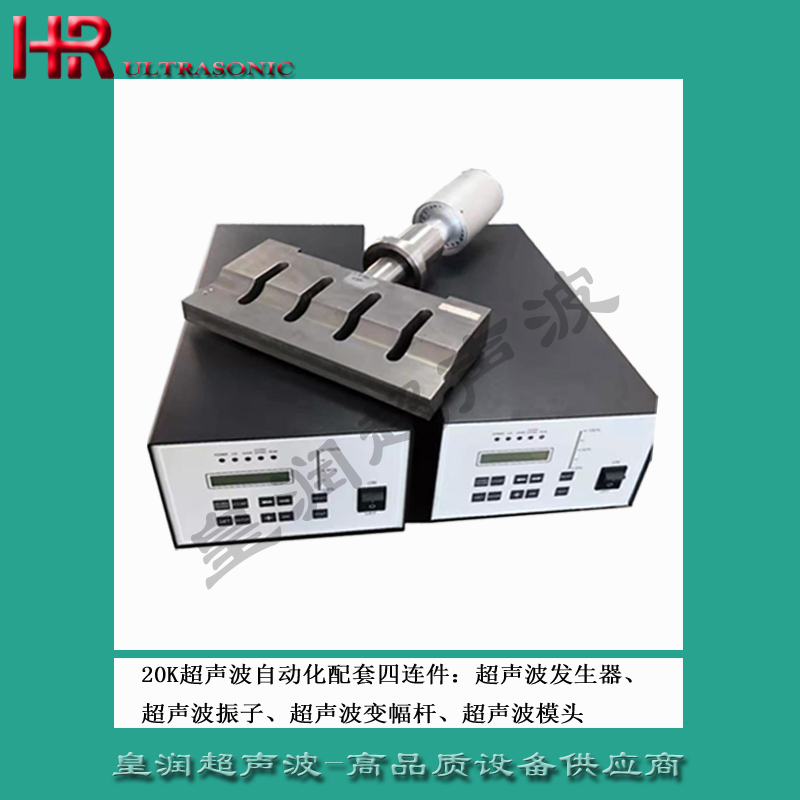

20K自动化超声波配套系统（硬连接）
.jpg)
超声波换能器原理与设计（超声波振动系统）匹配 ??摘要：就塑料焊接机的超声波换能器系统进行设计和计算，并用PRO- E 三维软件绘出三维模型， 后进行频率分析，为超声波换能系统提供了有用的设计方法。 关键词：超声波换能器，超声波振子，超音波振动子，超声波振动系统 ??当代社会，塑料的各种制品已渗透到人们日常生活的各个领域。传统的加工工艺，已不能适应现代塑料工业的发展需要。超声波塑料焊接机在焊接塑料制品时，既不要填加任何粘接剂、填料或溶剂，也不消耗大量热源，具有操作简便、焊接速度快、焊接强度高、生产效率高等优点。因此，超声波焊接技术越来越很广地获得应用。超声换能系统通常包括超声波换能器和超声波变幅杆，是进行超声焊接加工的基础组件，而良好的超声换能器是保证超声焊接加工的前提条件。 2.1超声波换能器的设计 ??超音波塑料焊接机工作时，加工塑料工件需要的是高频率的纵向振动，使得工件的上下模上下高频振动熔化焊接层，得到焊接效果。因此选择换能器的种类，是纵向复合式换能器，结构简单。首尾两块是金属盖板；中间是压电陶瓷晶堆，一般是纵向极化的带圆孔片或圆管，也可以是径向极化的圆管；一根应力螺杆将这3 部分紧紧压牢。
$
超声波换能器工作原理 超声换能器即是谐振于超声频率的压电陶瓷，由材料的压电效应将电信号转换为机械振动。医用超声换能器（超声探头）的工作原理大体是相同的，其内部通常都包含一个电的储能元件和一个机械振动系统。当换能器用作发射器时，从激励电源送来的电振荡信号将引起换能器中电储能元件中电场或磁场的变化，这种变化通过某种效应对换能器的机械振动系统产生一个推动力，使其进入振动状态，从而推动与换能器机械振动系统相接触的介质发生振动，向介质中辐射声波。接收声波的过程正好与此相反，外来声波作用在换能器的振动面上，从而使换能器的机械振动系统发生振动，借助某种物理效应，引起换能器储能元件中的电场或磁场发生相应的变化，从而引起换能器的电输出端产生一个相应于声信号的电压和电流。
$
超声波换能器应用之超声波育种、超声波电子血压计、超声波遥测遥控 超声波换能器超声波育种 对植物种子进行适当频率和强度的超声波照射, 可提高种子的发芽率, 降低霉烂率, 促进种子的生长, 提高植物生长速度。据资料介绍, 超声波可使某些植物种子生长速度提高2～3 倍。 超声波换能器电子血压计 利用超声波换能器接收血管的压力, 当气囊加压紧压血管时, 因外加压力高于血管舒张压力, 超声波换能器感受不到血管的压力; 而当气囊逐渐泄气, 超声波换能器对血管的压力随之减小到某一数值时, 二者的压力达到平衡, 此时超声波换能器就能感受到血管的压力, 该压力即为心脏的收缩压, 通过放大器发出指示信号, 给出血压值。电子血压计由于取消了听诊器, 可减轻医务人员的劳动强度。 超声波换能器遥测遥控 在有度、放射性等恶劣环境中, 人们不能接近工作, 需要远地控制; 电视机, 电风扇以及电灯等电器开关需要遥控, 都可装上超声波换能器, 通过远地发射超声波由装在需要控制系统上的接收换能器所接收,把声信号转变成电信号使开关动作。
